Наладка и установка приборов безопасности

Сервисный центр ЗАО «СИНЕТИК» имеет штат обученных наладчиков приборов безопасности I и II уровня, позволяющий выполнять комплекс работ по установке, наладке и техническому обслуживанию различных типов ограничителей грузоподъемности в частности:

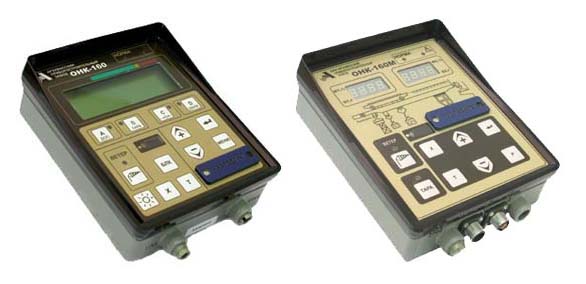

Ограничитель нагрузки мостового крана ОНК-160М

Ограничитель нагрузки крана ОНК-160М предназначен для установки на мостовые, козловые и контейнерные краны и служит для защиты крана от перегрузок при подъёме груза, от недопустимых ветровых нагрузок для кранов, работающих на открытом воздухе, от перекосов загрузки контейнеров для контейнерных кранов, а также для отображения информации о фактической массе поднимаемого груза, паспортной грузоподъемности, степени загрузки крана и скорости ветра.

Все модификации ОНК-160М имеют встроенный регистратор параметров работы крана и часы реального времени. Регистратор позволяет получать информацию не только о величине поднятых грузов и интенсивности эксплуатации крана, но и о времени работы каждого электропривода. При установке дополнительного блока расширения (БР, поставляется по отдельному заказу) возможна регистрация времени работы каждого из 8 приводов крана для учёта наработки и своевременного проведения регламентных и профилактических работ.

Краткие технические характеристики:

Напряжение питания 380 В
Потребляемая мощность 40 Вт
Диапазон рабочих температур -45о...+55оC
Погрешность индикации фактической массы груза 10%

Ограничитель предельной нагрузки крана мостового типа «АЛЬФА-М» (ОПН АЛЬФА-M)

Прибор предназначен для:

Защиты крана мостового типа от перегрузок при подъеме груза, в соответствии с требованиями ПБ 10-382-00;
Регистрации параметров работы крана в соответствии с требованиями РД 10-399-01 и рекомендациями РД СМА-001-03, 399-05 ИТТ.

Область применения прибора: краны мостового типа, эксплуатирующиеся на открытом воздухе и в закрытых помещениях.

Прибор обеспечивает:

возможность подключения к своим входным цепям, по одному кабелю до 8 датчиков усилия;
выдачу в систему управления крана до четырех (в зависимости от модификации) релейных, дискретных управляющих сигналов для включения внешней звуковой сигнализации и остановки механизма подъема конкретной грузоподъемной (ГП) лебедки при ее перегрузке, а также для остановки механизмов подъема всех грузоподъемных лебедок (в направлении движения на подъем) при перегрузке крана;
ввод грузовой характеристики, управляющей и идентификационной информации с лицевой панели прибора;
цифровую и светодиодную индикацию состояния и режимов работы крана и ограничителя;
включение световой и звуковой сигнализации (предупреждающей и аварийной) при перегрузке любой из грузоподъемных лебедок или крана;
регистрацию, хранение и считывание информации о работе крана с последующей обработкой на персональном компьютере с помощью прибора считывания (ПС) и Программы обработки (ПО);
проверку исправности основных устройств: блоков и датчиков, линий связи с датчиками и локализует неисправность путем выдачи на индикатор ее кода.

Номинальное напряжение питания переменного тока, В 220 или 380
Колебания напряжения питания, % от плюс 10 до минус 20
Потребляемая мощность Вт, не более 20
Коммутационная способность контактов выходных реле, А, не более (при напряжении 380В перем. тока) 3
Диапазон рабочих температур, °С от минус 40 до плюс 55
Температура хранения и транспортирования, °С от минус 50 до плюс 50 Относительная влажность воздуха при температуре плюс 25° С, % до 100
Вероятность безотказной работы за 1000 часов, не менее 0,96
Средний срок службы, лет 10

Ограничитель грузоподъемности для мостовых и козловых кранов «ВОЛНА» ОГМК 1-1

Ограничитель грузоподъемности с функцией регистратора параметров (черного ящика) для выполнения требований ПБ 10 382 00 и РД 10 118 96 для мостовых и козловых кранов, отвечающий всем современным нормам и не требующий никаких доработок в силовых конструкциях опор, лебедок и т.д. Легко и быстро без применения специальных отладочных средств и персонального компьютера проводится обучение и юстирование прибора непосредственно на кране.

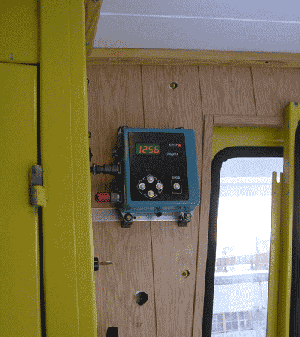

Ограничитель грузоподъемности для мостовых и козловых кранов «ВОЛНА» ОГМК 1-1 предназначен для защиты конструкций и механизмов кранов от перегрузки и для контроля за нагружением крана и уменьшением остаточного ресурса металлоконструкций.

Прибор обеспечивает:

индикацию веса поднимаемого груза в килограммах, тоннах и в процентах от номинальной грузоподъемности крана;
индикацию текущего времени;
создание управляющего сигнала на блокирование подъема груза при нагрузке выше предельно допустимой грузоподъемности крана;
ввод параметров номинальной и предельной грузоподъемности крана, кратности полиспаста;
регистрацию параметров работы крана.

Прибор производит фиксацию и запоминание электрических характеристик эксплуатации крана для дальнейшей расшифровки и набора статистических данных о загружаемости и перегрузках крана в процессе эксплуатации.

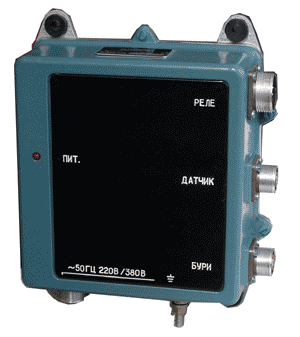

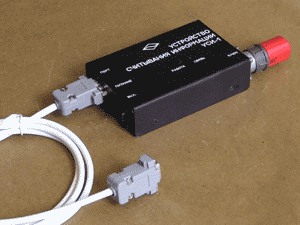

Прибор состоит из блока управления и регистрации параметров (БУРИ МК), блока питания и промежуточных реле (БППР), устройства считывания информации (УСИ-1), тензопреобразователя (ТП-1); ключей электронных (отладочного КО и считывания КС) и программного модуля-дискеты с программным обеспечением для обработки на персональном компьютере считанных из прибора данных.

Индустриальных помех прибор не создает.

Вид климатического исполнения по ГОСТ 15150:

для БППР и ТП-1 – УХЛ1 с диапазоном температур от минус 40°С до плюс 55°С;
для БУРИ МК, ключей КО и КС – УХЛ3 с диапазоном температур от минус 40 до плюс 55°С;
для УСИ-1 – УХЛ 4.2.

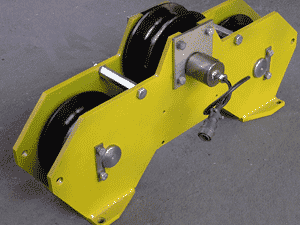

При установке прибора на кране в комплект поставки входит датчик силоизмерительный тензорезисторный роликового типа, легко монтируемый на одном из грузовых канатов крана.

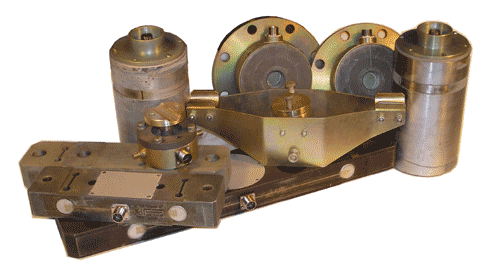

Могут быть применены другие силоизмерительные датчики, например, устанавливаемые в места зачаливания грузовых канатов. Выбор датчиков обусловлен конструкцией конкретного крана.

Серия ограничителей грузоподъемности «ВОЛНА» ОГМК 2-xx

Налажен серийный выпуск приборов следующего поколения. Их основное отличие от предыдущего прибора (см. выше) в том, что они предназначены для кранов с несколькими грузовыми лебедками. Некоторые из этих приборов предназначены для специального применения:

«ВОЛНА ОГМК2-1» - Ограничитель грузоподъемности мостовых и козловых двух-лебедочных кранов общего назначения. С попеременной работой лебедок.

«ВОЛНА ОГМК2-2» - Ограничитель грузоподъемности для контейнерных перегружателей. Требования по нормированию перекоса в грузовых лебедках.

«ВОЛНА ОГМК2-3» - Ограничитель грузоподъемности для грейферных кранов. Одновременно, с суммированием массы груза.

«ВОЛНА ОГМК2-4» - Ограничитель грузоподъемности для контейнерных перегружателей. Требования по нормированию отклонения центра тяжести контейнеров.

«ВОЛНА ОГМК2-5» - Ограничитель грузоподъемности для двух-лебедочных кранов общего назначения. Одновременный или попеременный режим работы. Имеет три грузовых характеристики в зависимости от длины моста грузоподъемника.

«ВОЛНА ОГМК2-6» - Ограничитель грузоподъемности для трех-лебедочных кранов общего назначения. Предусмотрены различные комбинации количества лебедок, их режимов работ и грузовых ограничительных характеристик. По сути - это «три независимых ОГMK в одном приборе».
